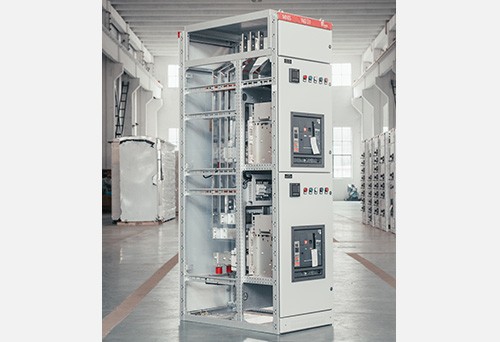

MNS固定分隔柜
MNS低压开关柜是目前国内较先进的低压抽出式开关设备,该产品均由标准化系列化模块组成,并且抽屉具有可靠的机械连锁装置,使用户在使用时更安全,更可靠。
  • MNS固定分隔柜
  • MNS固定分隔柜

概述

MNS低压开关柜是目前国内较先进的低压抽出式开关设备,该产品均由标准化系列化模块组成,并且抽屉具有可靠的机械连锁装置,使用户在使用时更安全,更可靠。


使用条件

本开关柜适用于交流 50(60)Hz、锁定绝缘电压和工作电压为 380(400)、660V,额定电流6300A 及以下三相五线制的电力供电系统,可用于发电厂、变电所、工矿企业、大楼宾馆、机场、 码头以及广播电视等通讯中心,来作为发电、输配电、电能转换及电能消耗设备的控制。


使用条件

1、周围空气温度不高于+40℃,不低于-5℃,并且在 24h 之内其平均温度不高于+35℃

2.周围空气相对湿度在最高温度为+40 时不超过 50%。在较低温度时有较大的相对温度,如+20时为 90%,但考虑到由于温度的变化有可能会偶然产生适度的凝露。

3.户内使用,使用地点的海拔高度不超过 2000m

4.应安装在无剧烈震动和冲击,以及不使用电器元件受到腐蚀的场所


结构特征


本开关柜由于引进了国外先进技术,并在其原有的基础上加以技术改进,使其更符合我国国情,柜体采用 25mm 为模数的 C 型材通过连接件来组成各种得以满足各种需求的柜架结构和抽屉单元,在 MCC 柜中大量采用高强度的阻燃型工程塑料组件,使其安全性能更可靠, 同时加之将国外的功能版加以改型,以 200mm 为模数加以组合,使其更有利于 PC 柜与 MCC柜混装柜体的设计需求,抽出单元与柜体具有可靠联锁装置,以防止在开关通电状态下带负荷拉闸, 提高了其安全性,另外该柜体一般均采用冷轧钢板进行钝化处理后组装而成,也可根据用户的不 同需求采用敷铝锌钢板。


标准及技术规范 GB7215.12

过电压类别 Ⅳ Ⅲ

污染等级 3

额定工作电压(Ue)(U) 380

额定绝缘电压(Ui)(V) 1000

额定频率(Hz) 50

水平母线额定电流 至6300A

额定短时耐受电流(lcw)(KA) 50~100KA

额定峰值耐受电流(lpk)(kA) 105~220KA
